广东珠江新城(电动卷帘)项目剖析
来源:赛尚遮阳
浏览数:
发布日期:2021-08-26
0

项目简介:


本项目分为塔楼A和塔楼B,建筑高度300m。采用是室内电动卷帘,遮光边槽与幕墙立柱一体化设计,从而使室内得到更佳遮阳透景效果。遮阳面积共计为45000㎡。目前塔楼B已施工完毕等待验收。

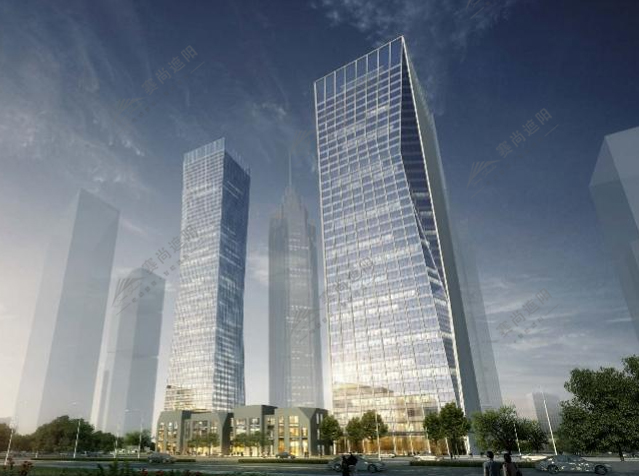

珠江新城外景图

珠江新城外景图


根据本项目要求及现场堪察情况表明(由于此项目建筑结构比较复杂),要求在室内安装立面遮阳产品,经我司技术人员推荐,设计室内电动卷帘,并与建筑物的结构相结合,才能达到全遮光的效果;

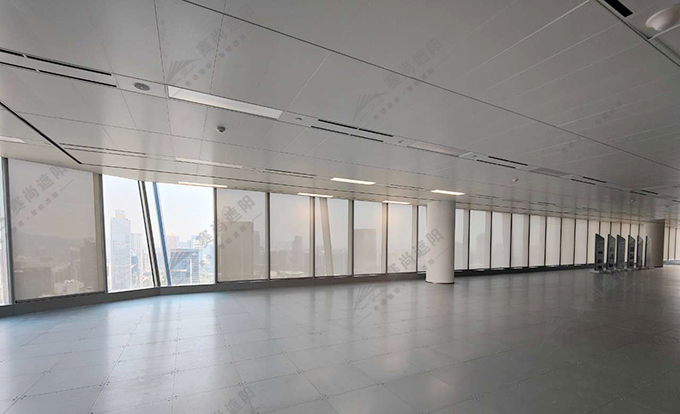

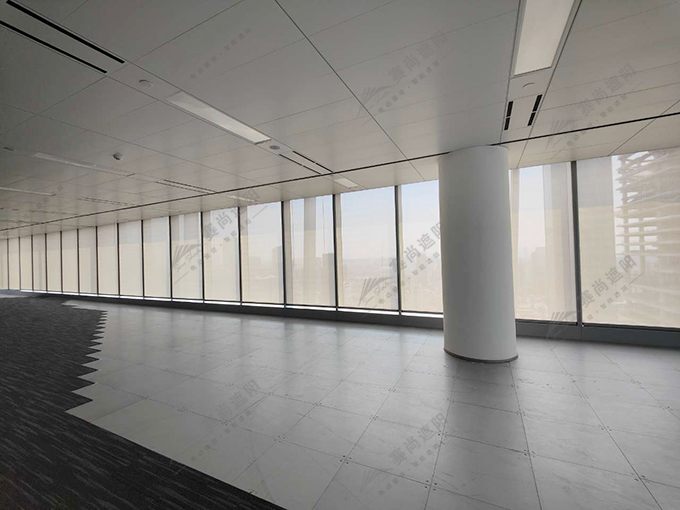

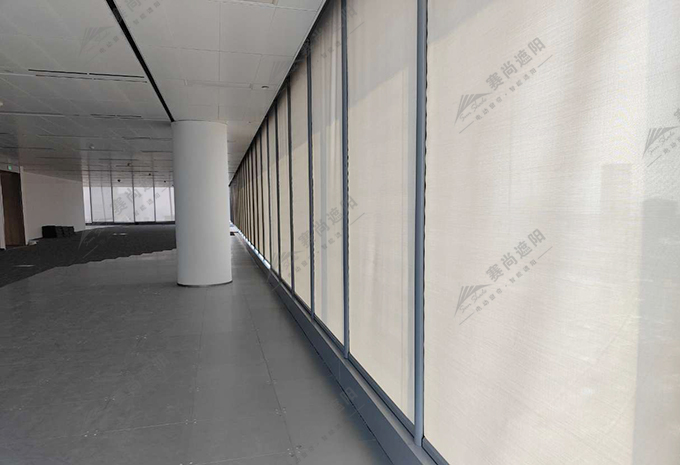

图一室内电动卷帘

图一室内电动卷帘


首先,由赛尚小编为大家讲解一下整个项目的经过:


一、前期阶段


我司公司领导及技术人员多次前往项目现场及考察具体安装事宜,并组建相关团队,我们共同渡过了项目前期的艰辛与困苦,从图纸深化、方案设计、(相关技术人员勘察项目现场,与设计人员联系、沟通,及时给出解决方案,为工程的顺利施工提供了先决条件,起到了很好的桥梁的作用)结合现场实际情况的各种需求,我们在设计方案上一次次的整改与细节深化、从多角度出发考虑问题,我们感受到了整个团队精湛的业务水平,认真负责的工作态度,项目的每一个进展和突破,都离不开我司员工的智慧与辛劳,才能取得贵公司的各种认可。

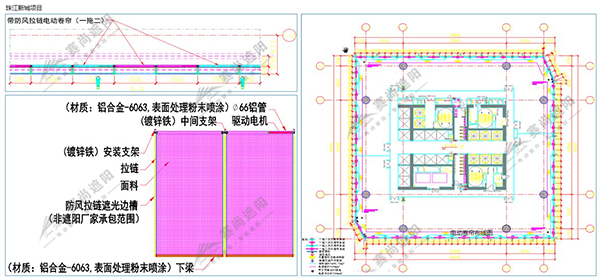

01.电动卷帘设计一拖二的图纸方案


电动卷帘图纸设计方案

电动卷帘图纸设计方案

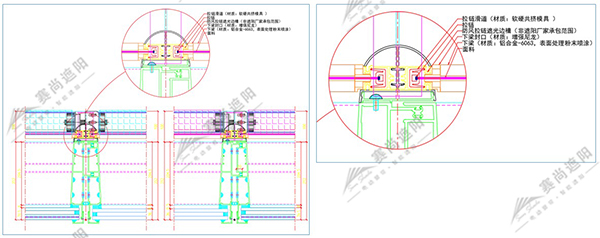

02.电动卷帘电机及边轨安装节点图


电动卷帘图纸设计方案

电动卷帘图纸设计方案

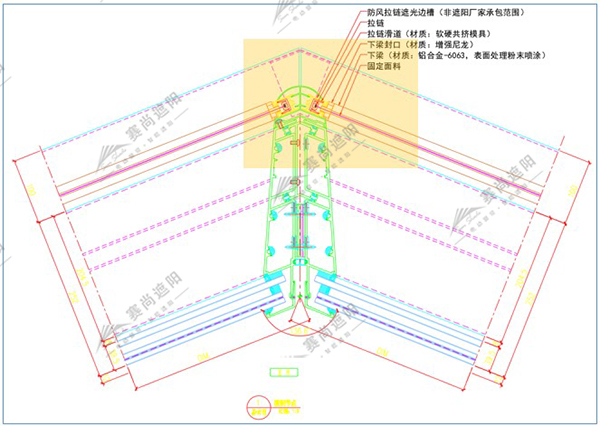

03.异型转角处解决方案设计


异型电动卷帘拐角设计

异型电动卷帘拐角设计


电动卷帘为电动遮阳窗帘的一种,遮阳材料使用织物面料,通过电机转动卷管的转动而上下运行,起到遮阳隔热、阳光调节、装饰美化的作用。由于此项目的结构和遮阳方案与以往项目大有不同,要做到幕墙遮阳一体化,拉链滑道与幕墙立柱一体化设计,可解决遮阳遮阳帘两侧漏光问题;同时在阳光面料上进行镀铝工艺,遮阳隔热效果会更好,降低室内温度,控制自然光亮度,保持一定的视觉清晰度,应用最为广泛。


二、项目加工阶段


好的产品自然离不开好的设备,优秀的团队,精湛的技术,与此同时,为了此项目能够按照工期正常完工,我们的员工对自己的岗位及工作负责的态度以及全心的投入到工作上,这样的工作态度、这样的干劲,值得表扬。

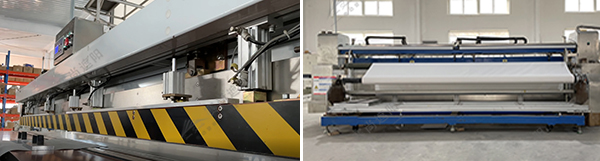

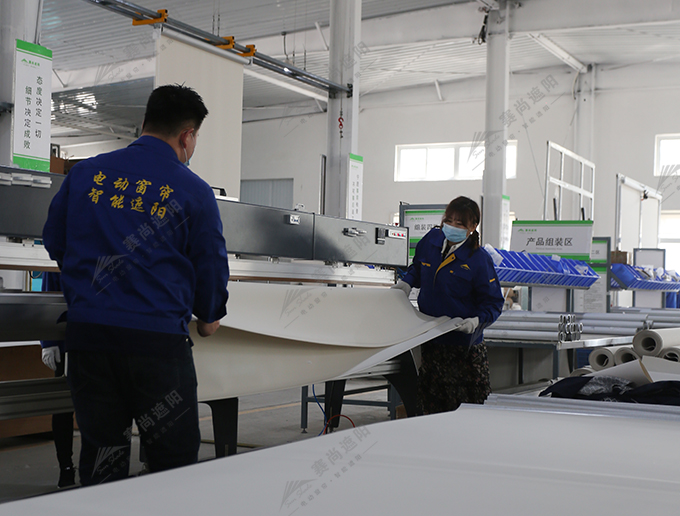

拉链焊接机+面料裁切机

拉链焊接机+面料裁切机

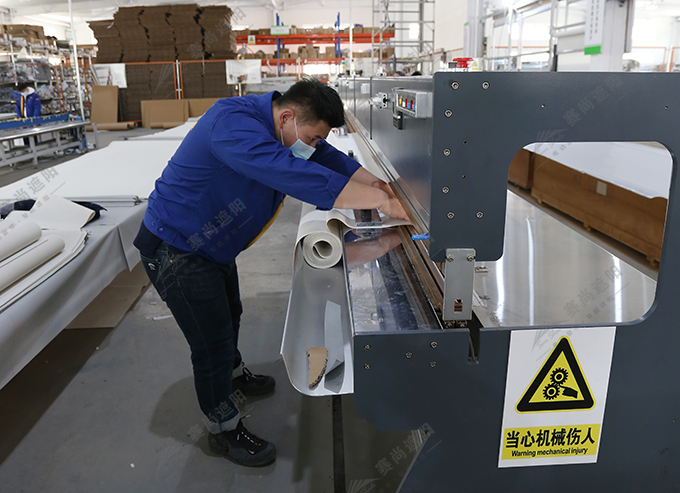

图二室内电动卷帘加工

图二室内电动卷帘加工

图三室内电动卷帘加工

图三室内电动卷帘加工

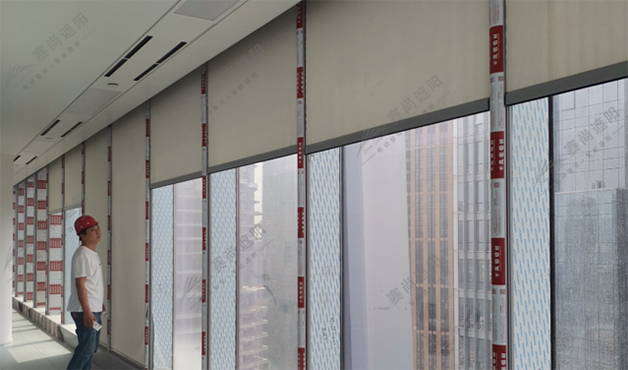

三、现场拍摄图
