阿布扎比投资委员会新总部大楼遮阳项目案例分析
来源:本站
浏览数:
发布日期:2015-03-12
0

    阿布扎比投资委员会新总部大楼位于阿联酋首都阿布扎比 25 区 Al Salam 街和 Al Saada 街西部交接处。建筑总高度145m,由两栋25层办公大楼和裙房组成,成了这个地区的独特的关口和地标性建筑。整个工程的总面积为67500平方米。其中塔楼单元面积34000平米,裙楼9520平米,遮阳伞23980平方米。两个主楼包含单元及灯带、遮阳伞。共包含6264樘单元,1000个LED灯及2098个遮阳伞。裙楼包含单元、百叶、石材、亨特板等。其遮阳项目也为世界上最难的新型遮阳项目,下面就让赛尚遮阳为您介绍一下此遮阳项目。

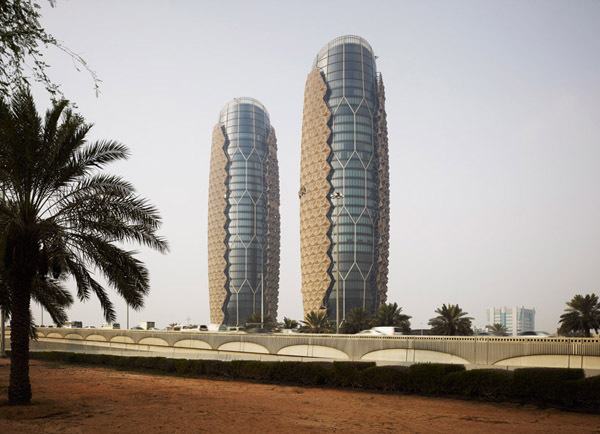

阿布扎比投资委员会新总部大楼实景图

阿布扎比投资委员会新总部大楼实景图

    工程简介



    工程名称:Al Bahr Tower(阿布扎比投资委员会新总部大楼)
    工程地址:阿布扎比
    建筑高度:145.1m(30层)

    幕墙面积:67,500 m2
    幕墙类型:单元幕墙、框架幕墙
    建筑设计院:Aedas
    建筑设计师:FAO. Abdulmajid Karanouh
    幕墙顾问公司:Ove Arup
    幕墙设计公司:沈阳远大铝业工程有限公司
    工程材料:玻璃单元;遮阳系统

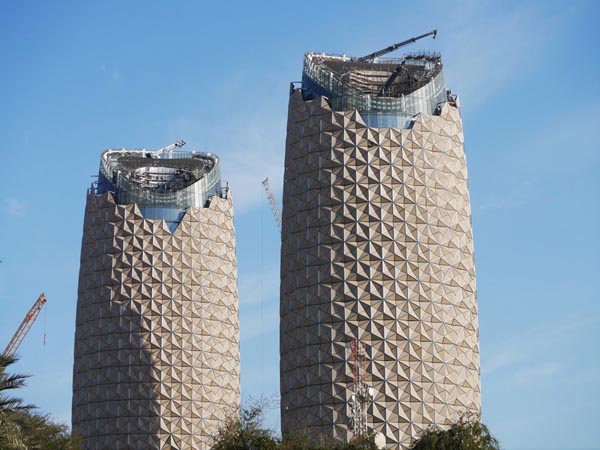

阿布扎比投资委员会新总部大楼建设图

阿布扎比投资委员会新总部大楼建设图

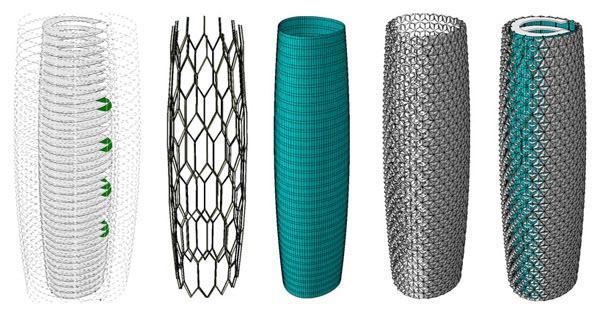

    塔楼结构层构成



    该工程的Mashrabiya智能遮阳系统,颠覆了传统的遮阳形式。将机电与幕墙有机地结合在一起,使幕墙有了一个新的设计思维。当建筑幕墙遭受阳光直射时,Mashrabiya呈张开状态,从而为建筑提供遮阳。随着太阳沿楼体的移动,Mashrabiya可随时间逐渐呈现张开或关闭状态,从而实现根据外部环境的变化对大楼的内部温度、光线进行智能调节。

阿布扎比投资委员会新总部大楼塔楼模拟图

阿布扎比投资委员会新总部大楼塔楼模拟图

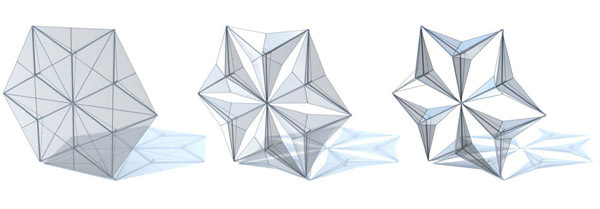

    遮阳体系和其结构构成(左边是打开状态,右边是关闭状态)

遮阳结构开关模拟图

遮阳结构开关模拟图



    Mashrabiya是由上百个零件组装而成,所有零件之间的配合尺寸及公差,及不同材质的材料特性(强度、硬度、色牢度、化学成份等)都是需要考虑的因素。

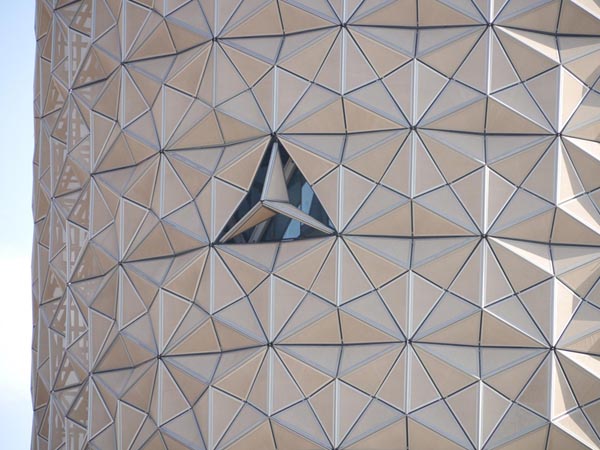

遮阳机构

遮阳机构



    该工程被业界誉为是全球十大高风险项目,是远大公司继鸟巢、水立方之后又一足以让世界对中国加工制造技术刮目相看的工程。其最难点便是其世界绝无仅有的独特的遮阳系统加工制造,加工难度堪比核潜艇、航天飞机制造。整个工程以其独特蚕蛹造型,集智能化、环保、节能、前卫的造型设计于一身,成为当地标志建筑。
