根据《公共建筑节能设计标准》GB50189-2005,赛尚遮阳整理了建筑外遮阳系数的计算方式,供相关人士在建筑幕墙或者建筑外遮阳设计时参考。



1,水平遮阳板的外遮阳系数和垂直遮阳板的外遮阳系数应按下列公式计算确定:



水平遮阳板:SDH=ahPF2+bhPF+1

垂直遮阳板:SDV=avPF2+bvPF+1

遮阳板外挑系数: PF = A/B



公式里符号释义:



SDH——水平遮阳板夏季外遮阳系数;

SD——垂直遮阳板夏季外遮阳系数;

ah、bh、av、bv——计算系数,按表1 取定;

PF——遮阳板外挑系数,当计算出的 PF > 1 时,取 PF = 1;

A——遮阳板外挑长度(图1);

B——遮阳板根部到窗对边距离(图1)。



图1,遮阳板外挑系数(PF) 计算示意

图1,遮阳板外挑系数(PF) 计算示意





2,水平遮阳板和垂直遮阳板组合成的综合遮阳,其外遮阳系数值应取水平遮阳板和垂直遮阳板的外遮阳系数的乘积。

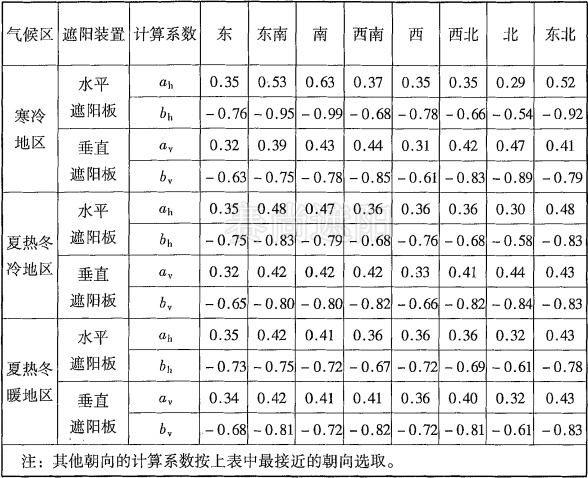

 表1,水平和垂直外遮阳计算系数

表1,水平和垂直外遮阳计算系数





3,窗口前方所设置的并与窗面平行的挡板(或花格等)遮阳的外遮阳系数应按下式计算确定:



SD = 1 -(1 - η )( 1 - η*)



式中



η——挡板轮廓透光比。即窗洞口面积减去挡板轮廓由太阳光线投影在窗洞口上所产生的阴影面积后的剩余面积与窗洞口面积的比值。挡板各朝向的轮廓透光比按该朝向上的4组典型太阳光线入射角,采用平行光投射方法分别计算或实验测定,其轮廓透光比取4个透光比的平均值。典型太阳入射角按表3选取。



η*——挡扳构造透射比。

混凝土、金属类挡扳取口 η* = 0.1;

厚帆布、玻璃钢类挡板取 η* = O.4;

深色玻璃、有机玻璃类挡板取 η* = 0.6:

浅色玻璃、有机玻璃类挡板取 η* = O.8;

金属或其他非透明材料制作的花格、百叶类构造取 η* = 0.15 。

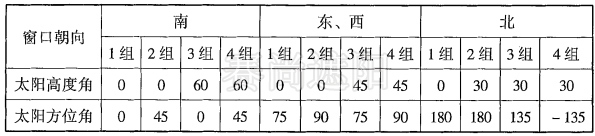

表3,典型的太阳光线入射角

表3,典型的太阳光线入射角 (°)





4,幕墙的水平遮阳可转换成水平遮阳加挡板遮阳,垂直遮阳可转化成垂直遮阳加挡板遮阳,如图4所示。图中标注的寸 A 和 B 用于计算水平遮阳和垂直遮阳遮阳板的外挑系数 PF,C 为挡板的高度或宽度。挡板遮阳的轮廓透光比 η 可以近似取为1。

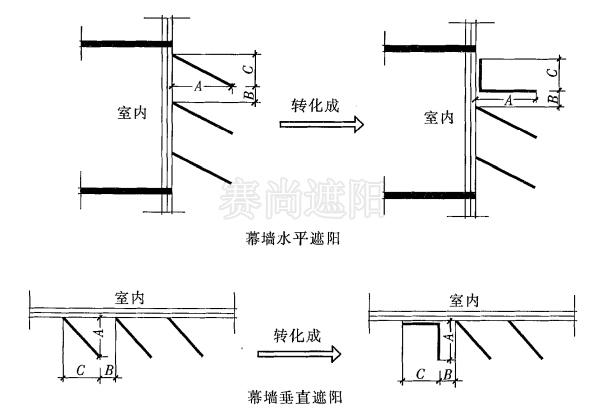

图4,幕墙遮阳计算示意

图4,幕墙遮阳计算示意



现在的建筑外遮阳产品基本都是电动外遮阳或者智能外遮阳产品,可根据阳光射入角度角度及建筑内温度进行相应调节,不过此建筑外遮阳系数计算方法仍具有一定的参考价值。有建筑外遮阳需求的客户可咨询赛尚遮阳公司给予定制相应的外遮阳解决方案。
