中弘大厦电动窗帘项目工程规范和技术要求—招标标书
来源:赛尚遮阳
浏览数:
发布日期:2018-07-20
0

采购货物的标准、规格和技术要求



面料要求:


1)招标图中遮阳帘尺寸,为理论尺寸,生产之前由安装者实地确认尺寸,生产加工前需由承包商现场测量后确定尺寸。


2)遮阳面料:符合中国国家级消防阻燃标准要求,并达到国标B1级。


3)面料品牌:法国梅尔美、法国法拉利、德国JM、比利时COPACO进口品牌,要求环保型无污染,无飞边、易清洗、易消毒、耐擦、耐磨、抗静电,要求抗拉、抗折、抗撕裂强度大;面料悬挂表面平整、不变形;具有多个开孔面料型号选择,满足工程需要。


4)遮阳帘面料技术数据要求:


颜色:黑灰色,红色(参考设计封样,开孔率8%)


5)遮阳帘面料空隙规则对称、不变形,抗撕拉性能出色。


6)提供5年质量保证。

法拉利面有全遮光和半遮光两大类,下面展示内容为其技术参数。

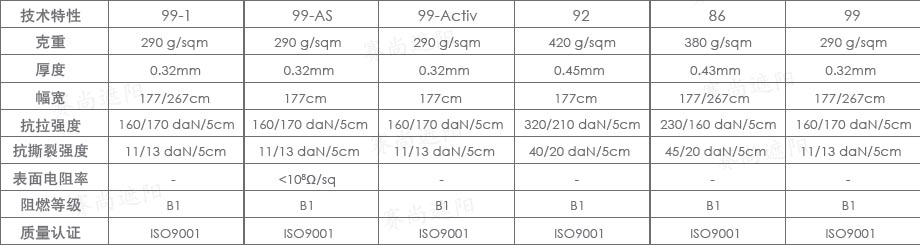

                                                                               半遮光面料参数

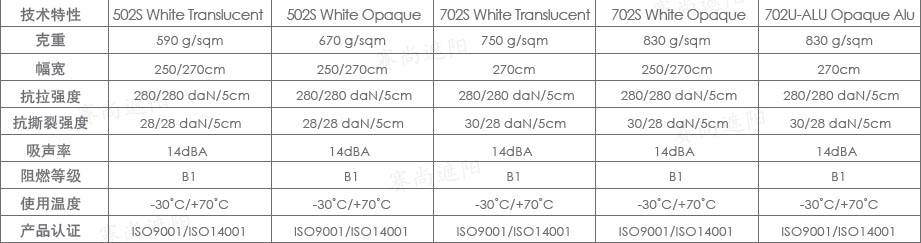

                                                                                                全遮光面料参数

面料封样要求:


在规定时间内提供用于投标遮阳材料的小样用于封样,并如实提供以下材料:


1)遮阳材料性能说明表;


2)遮阳材料产品环保认证;


在材料进场正式安装之前,必须提供以下文件:


1)材料的质保证明;


2)海关报关证明复印件;


3)材料产地证明;


4)面料进场后需要复试,提供防火等级检测报告。


5) 产品出厂前的检测报告复印件;


上述各材料需有遮阳材料生产商签章。


窗帘盒要求:


1)窗帘盒材质为铝合金、具体截面参考招标图,表面粉末喷涂,颜色同幕墙立柱颜色一致。


2)所有窗帘盒由投标单位自行制作安装,费用包含在总合同中。


电机要求:


1)电机品牌:采用原装进口法国somfy、意大利Nice、德国elero、美国路创。需提供电机进口报关单,原产地证明、电机厂家项目授权函、提供电机五年质量保证书。


2)管状电机必须确保如下技术性能:


工作电压220V/50Hz,防护等级≥IP44,电机扭矩≥8Nm,转速≥17rpm,单台电机功率不低于120W,持续工作时间不低于4分钟。


供货厂家应将电机型号、电压、电源、功率、扭矩、转速(每分钟)、单向行程、过热断电保护(分钟)、绝热等级、防护等级等参数标明。


电机1米范围内噪音小于等于42dB,电机启动/停止时,顺滑流畅安静,没有明显的“咔咔”声。


电机必须提供中国CCC认证,质保期不低于5年。


控制要求:


可实现遥控的控制方式,每个大堂与每个小业主区域可以独立控制;卷帘控制器与电机应为同一品牌;


大堂部分:


1.所有大堂的电动窗帘采用楼宇自控系统控制,可在安防控制室或物业值班室内控制全部电动窗帘的升降。


2.每个大堂的窗帘可以统一控制,窗帘全部同步动作,又可以对某一幅电动窗帘进行单独控制。


3.每个大堂的电动窗帘要求在本层电气竖井就地控制,便于日常检修及维护,要求可接通及断开本大堂电动窗帘的电源及控制升降。


4.大堂地面有地沟式风盘,需保证地沟式风盘正常运行的情况下窗帘不产生摇摆,厂家需自行深化设计,考虑配重等问题。


5.首层大堂窗帘设置中间限位,采用三档升降控制:全升、降至距地4米、全降。


6.其余大堂分为上下两排电动窗帘,上排窗帘均一次降到最低。下排窗帘设置中间限位,采用三挡升降控制:全升、降至设定位置、全降。


7.第33、34层处大堂不在本次招标范围内。


业主部分:


1.业主部分的电动窗帘采用遥控器控制,可对单个窗帘进行独立控制及所有窗帘的整体控制。本次招标只含整体控制的遥控器,但需具备单独控制的改造要求。


2.第33、34、35层窗帘不在本次招标范围内。


3.第11、23层避难层采用手动升降的普通窗帘。


图纸深化设计及投标封样要求


图纸要求:


需要投标单位中标后深化图纸。其内容必须包含必要的各项施工图,设计说明书。反应产品内部结构和结点工艺;主要结点必须要有放大的节点详图;图纸应详细标注各种形位尺寸、各部件所采用材料。在建筑师及甲方书面确认后才可施工。


投标封样要求:

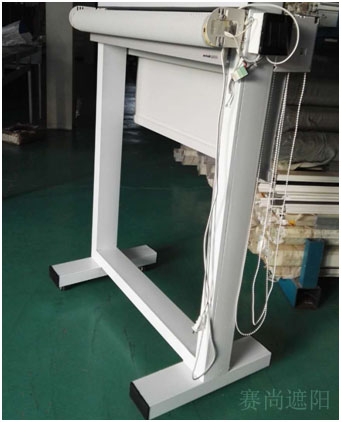

投标样品参考

该投标封样需要在回标前送达招标人指定地点,请投标单位务必重视,如不提供将作废标处理。面料颜色为黑灰色,红色(参考设计封样,开孔率8%)
