幕墙外遮阳设施系统设计及部分应用实例
来源:赛尚遮阳
浏览数:
发布日期:2019-03-13
0

玻璃幕墙主要应用于建筑外围护结构中透明部分,在建筑室内获得通透采光的同时也需要对太阳光线有控制要求,以获得舒适的光热环境。因而在建筑幕墙外侧或内侧通常需要进行建筑遮阳设计,而且需在幕墙构造接口上要事先做好预留。


幕墙外侧活动外遮阳设施



玻璃幕墙的遮阳方式一般常用两类:建筑外遮阳和室内遮阳。建筑外遮阳就是在玻璃幕墙的外面安装相应的遮阳设施,可以起到非常好的遮阳隔热效果,可以有效的降低空调能耗,节约能耗。室内遮阳是在玻璃幕墙的内侧做窗饰遮阳产品,以起到调节光线,保护隐私,装饰室内等效果。室内遮阳对隔热的效果不如建筑外遮阳,其起到的建筑节能效果有限,但调节光线更加的灵活,清洁护理也比较方便。安装室外遮阳系统可以使室内温度降低7-8摄氏度,节省40%--60%的空调能耗,安装室内遮阳系统可使室内温度降低4-5摄氏度,节省30%--45%的空调能耗电量。就节能而言,幕墙外遮阳系统列优于室内遮阳系统。赛尚遮阳现主要对幕墙外遮阳设施系统设计及部分应用实例予以介绍,仅供参考。



玻璃幕墙外侧做遮阳的方式一般有做固定挡板遮阳,活动百叶遮阳(如电动梭形百叶),户外卷帘遮阳等。其中,活动百叶遮阳可以调节百叶转动角度控制阳光辐射进入室内的量,实现较为精细的调光,还可以控制通风,现已成为玻璃幕墙外遮阳的主流形式。固定挡板遮阳其遮阳角度不能调整,遮阳、隔热和调光效果相对较差。而户外卷帘遮阳的应用也逐渐在不少高端建筑中有所体现。



建筑幕墙外遮阳,固定外遮阳有水平遮阳、垂直遮阳、挡板遮阳三种基本形式。

A.水平遮阳。能够遮挡从窗口上方射来的阳光。适用于南向外窗。

B.垂直遮阳。能够遮挡从窗口两侧射来的阳光。

C.挡板遮阳。能够遮挡平射到窗口的阳光。适用于接近于东西向外。



实际中可以单独选用或者进行组合,常见的还有综合遮阳、固定百叶遮阳、花格遮阳等。活动外遮阳可以根据使用者根据环境变化和业主偏好,自由的控制遮阳系统的工作状况。主要的遮阳产品:外遮阳卷帘、活动百叶遮阳(如电动梭形百叶)、外遮阳百叶帘等。



部分幕墙外遮阳应用实例:

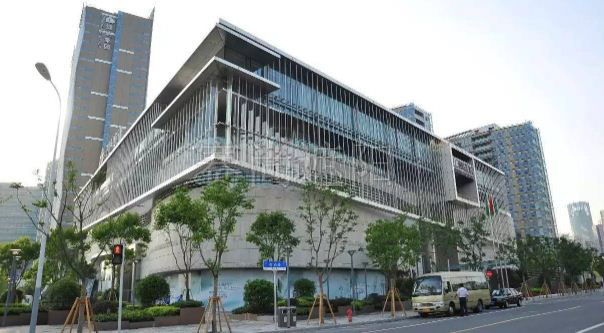

上海市高级人民法院在近40m高的倾斜幕墙上,安装了近3600㎡的可调节金属百叶系统,随着太阳光线变幻,呈现出开放、透明的影像,恰如其分地表达了法院建筑的威严与气势。建筑利用了大型水平电动遮阳百叶板,这是国内的首次应用案例。加上中空棱形双弧面铝合金遮阳板,造型宏伟大气,赋予时代气息,并开创了遮阳百叶在建筑遮阳及玻璃幕墙节能技术领域应用的先河。


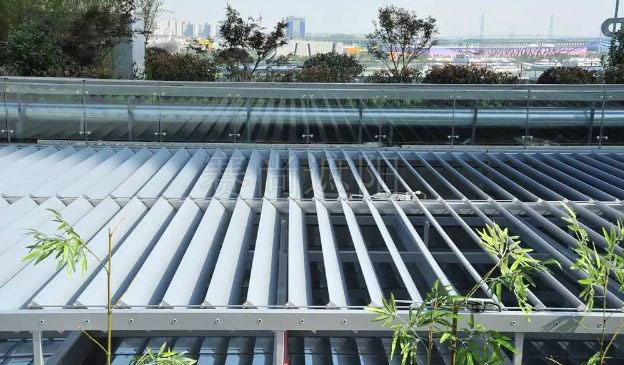

绵阳电力设计院在建筑外立面上,应用了垂直式的梭形遮阳板。这些梭形遮阳板,是由铝合金整体成型,经过冲孔、弯圆、焊接等加工形成的,里面附有加强筋成龙骨或者中轴,冲孔面能遮阳又可以合理采光,另外,建筑遮阳板系统可以非常方便地通过电脑、手机等来远程操控,也可以根据室外的风、光、雨感应智能控制。


上海卢湾区绿地CBD总部大楼


上海卢湾区绿地CBD总部大楼通过绿色建筑三星级设计标识和LEED-CS金级认证,成为黄浦江边最为环保的“绿色”地标。它采用了四种遮阳形式,建筑构件遮阳、固定百叶遮阳,电动卷帘遮阳、天窗机翼遮阳,年能耗节省能达到14513kW·h。


德国Stadthaus M1 绿城酒店和公寓项目


德国Stadthaus M1 绿城酒店和公寓项目,建筑立面使用三层保温木板和保温玻璃,外置可调节整体遮阳百叶。南面设有凉廊和阳台,立面上安装有钢缆,爬满植物,夏天可以遮阳;而冬天植物凋谢后,温暖的阳光就会照进室内。尽管立面上并没有使用高科技,但是依旧在节约成本的同时,满足了节能需求。北立面采用垂直雪松木条装饰,使两栋独立建筑在视觉上更加统一。
