单面板百叶





产品介绍



单面板百叶面板采用优质铝合金板材为基材,再经过数控折弯等技术成型单层铝合金叶片,适用于各种公共建筑平面、立面和斜面的建筑遮阳。完美配合建筑装饰,是大型建筑室内、外遮阳的最佳选择。冲孔面可增加建筑立体效果、通风性好、既能遮挡强光又能合理采光防止眩光,冲孔百叶自重轻、隔热性强、装饰性好,广泛用于建筑顶面及外遮阳隔热通风、装饰等。



产品特点



节能- 通过反射阳光,更好的阻碍了阳光直射到建筑物内,起到很好的遮阳节能效果,节能效果达到40%左右。


视野- 隐藏式连杆驱动,叶片转角在0到105度可调,调光性能优越;叶片在90度时有最大通风量,叶片在15到25度时,外面看不到室内,具有优良的隐秘效果。


装饰 -叶片呈单面弧形,开孔率20%,造型优美,能丰富建筑师的设计风格。


材料- 采用铝合金、高分子PCTC材料作叶片,高强度、免维护,叶片双层中空结构,高张力、高强度,完全关闭时兼具部分防盗功能同时能起到保护玻璃幕墙的作用。

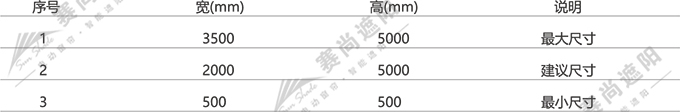

应用尺寸

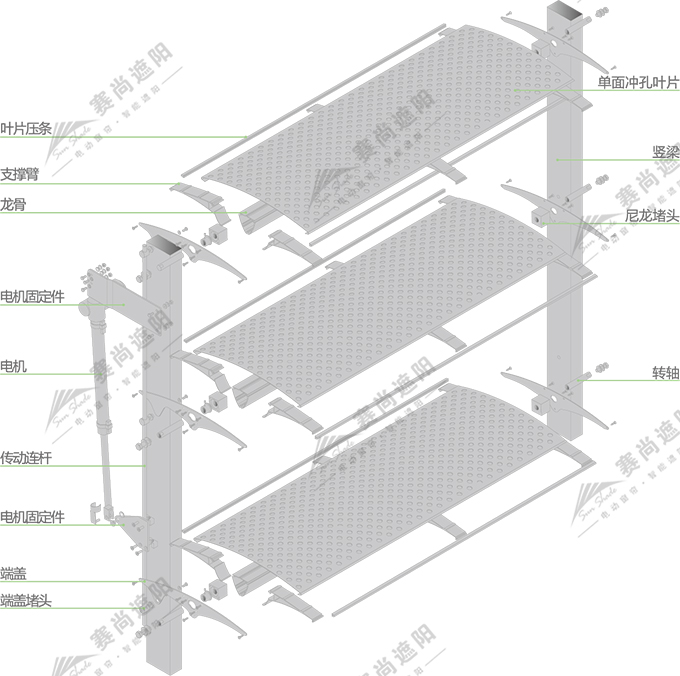

产品结构图



单面板百叶产品结构图

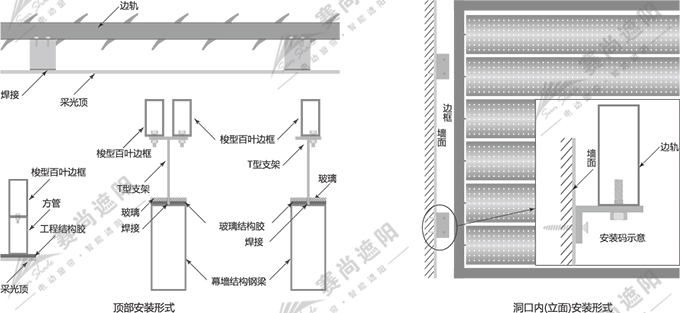

产品安装方式

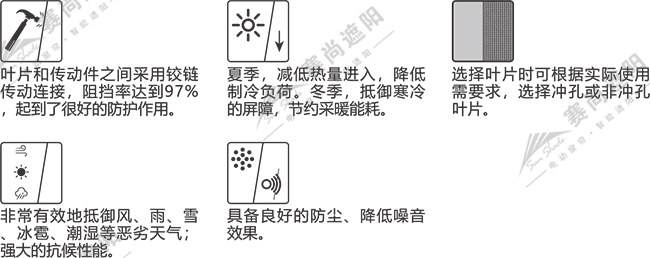

产品功能





电机选择



本产品的传动方式应采用推杆电机。如产品需要配合消防联动功能。根据驱动面积选择相应扭力的电机,建议选择24V推杆电机。根据产品尺寸扭力应不小于25Nm。推荐采用尚飞Rodeo系列或杜亚DJ54系列。

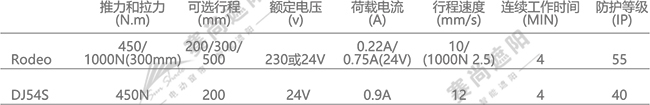

推杆电机参数

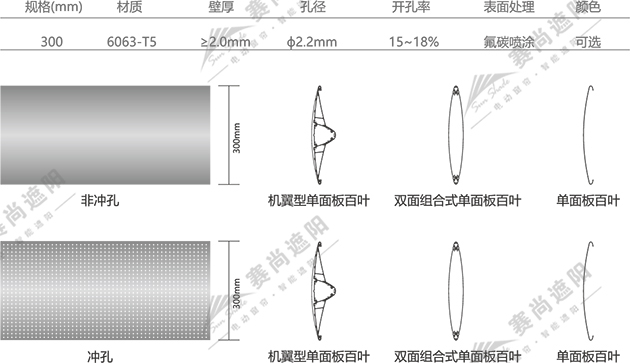

叶片选择



单面板百叶有300、350、450、600等多种规格可以选择。叶片形式分为机翼型单面板叶片、双面组合式叶片、单面板叶片。



技术参数

应用场所



主要用于建筑顶部或立面玻璃幕墙。

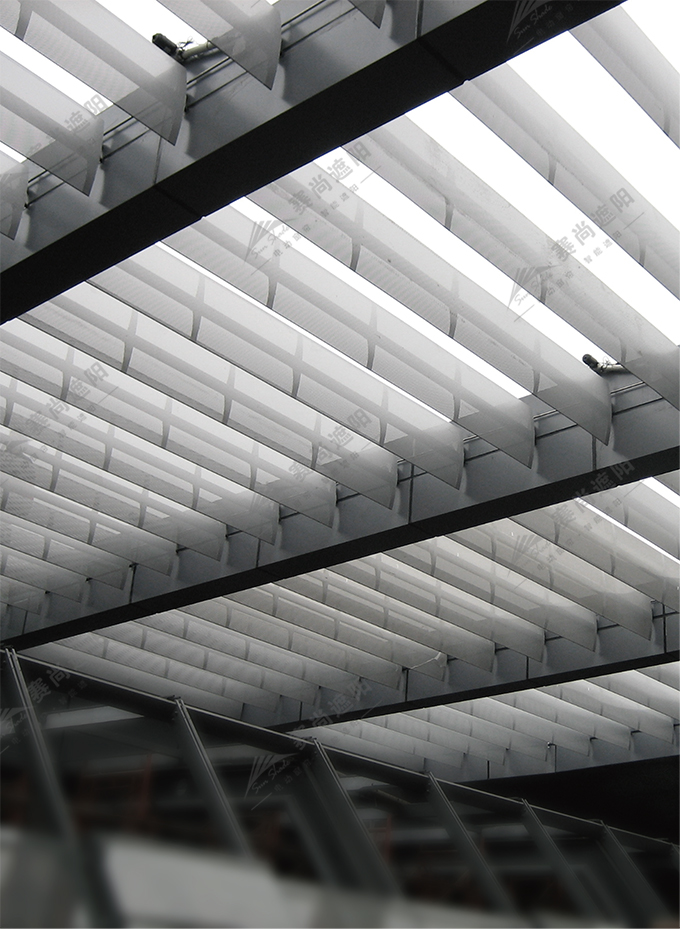

产品实景图
