欧式百叶





欧式百叶介绍



欧式百叶系统使用了独特的连杆驱动,能充分满足水平、垂直和斜面建筑遮阳要求,集百叶帘与天幕的功能于一体,具有调光、遮阳、保温、隔热等多种功能。



单层铝合金叶片,叶片宽度为75mm和88mm二种,叶片纤细、精巧,调节光线随意灵活,光线更均匀;叶片可0~90°范围内任意调节角度,此系统可应用于三角型、方形、圆形、平行四边形等多种不规则形状。可根据需要选择不同的颜色与建筑物相匹配,使百叶与建筑结构的采光或玻璃幕墙珠联璧合的搭配在一起,充分的体现了现代建筑的风格。



采用220V交流管状电机驱动,可以由风、光、雨等智能控制系统控制。可水平或立式安装,纤细、精巧的叶片结构,提供个性化的外形设计;高效的遮阳效果,广泛应用于阳光房、花圃遮阳,是工程和家居室内外遮阳的优良选择。

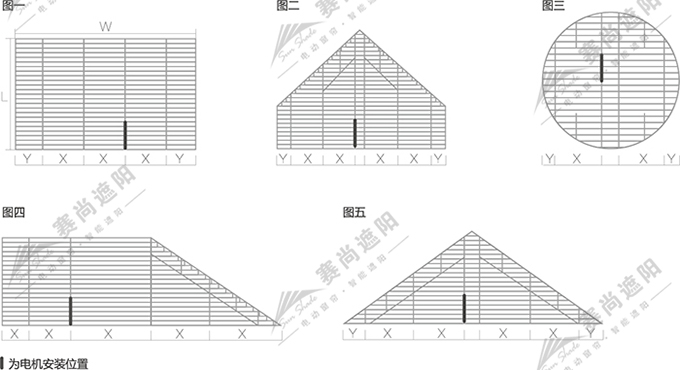

欧式百叶应用形式

欧式百叶应用形式

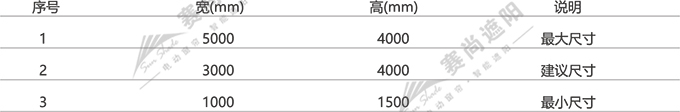

欧式百叶应用尺寸

欧式百叶应用尺寸

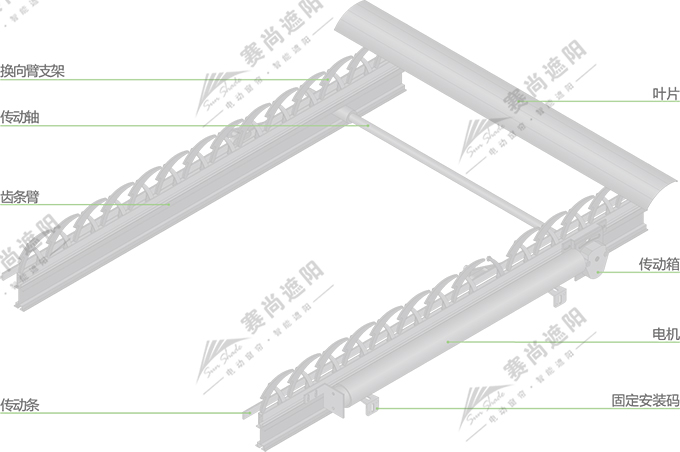

欧式百叶结构图

欧式百叶产品结构图

欧式百叶产品结构图

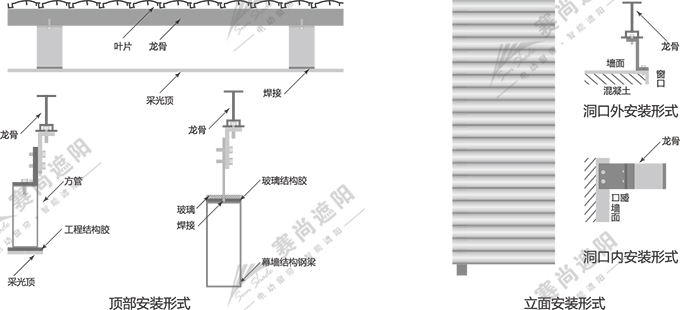

欧式百叶安装方式



欧式百叶安装方式

欧式百叶安装方式



注:特殊安装码规格需根据实际情况确定。

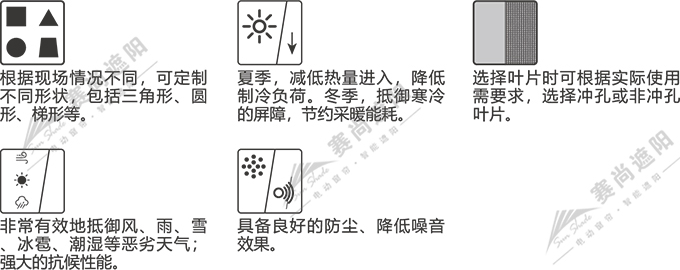

欧式百叶功能



欧式百叶功能

欧式百叶功能



欧式百叶的技术处理



1、系统经过抗腐蚀、耐老化、抗风压、防水、耐磨擦、耐日照等6项机构测试体统,用于户外,安全系数高;

2、铝叶片经过专用机器卷边后,强度大,不褪色,耐风压能力大大加强;

3、梯绳及扁拉绳采用进口复合树脂材料,抗紫外线、耐磨、抗老化;

4、机构运行平稳,可选用侧轨或钢丝导向;

5、产品单幅最大幅宽3.5m,最大幅高4m,单幅最大安装面积达12㎡。



欧式百叶电机选择



本产品的传动方式应采用管状电机。根据驱动面积选择相应扭力的电机,小于6㎡时可选择不小于10Nm电机,当产品尺寸大于12㎡时应选择扭力应不小于25Nm电机。推荐采用尚飞LT50系列。

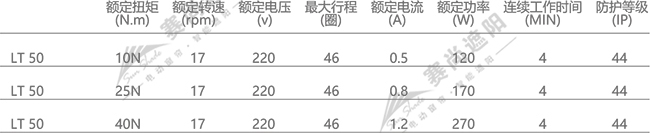

欧式百叶管状电机参数

欧式百叶管状电机参数

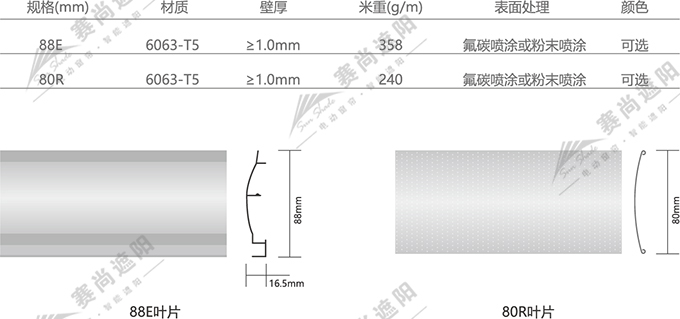

欧式百叶叶片选择



欧式百叶铝合金叶片,叶片宽度为80R、88E、150E三种,叶片纤细、精巧,调节光线随意灵活,光线更均匀。根据室内光线要求不同,可对叶片进行冲孔,使其在满足遮阳要求的情况,具备更好的透景效果。



欧式百叶技术参数



欧式百叶技术参数

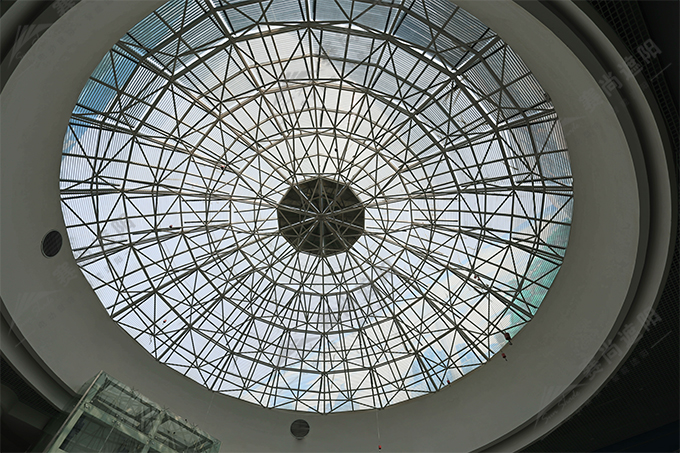

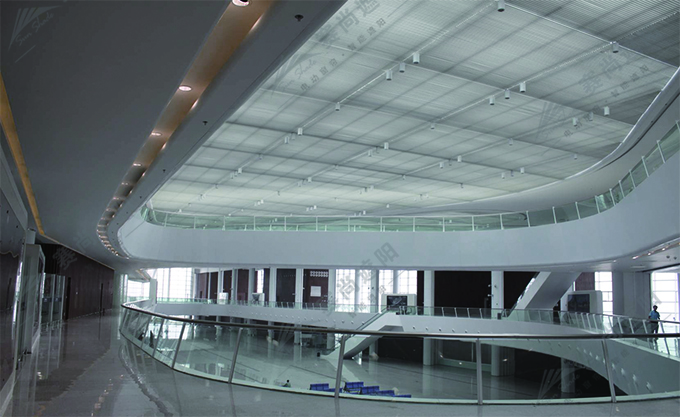

欧式百叶实景图



欧式百叶实景图1

欧式百叶实景图1

欧式百叶实景图2

 欧式百叶实景图2
