平板百叶





产品介绍



铝合金中空百叶平板是传统固定式百叶的升级产品。在融入精巧设计之后,除了保留原有百叶的通风性能外,百叶的叶片兼具有可调的旋转活动功能,使用者可以根据实际使用的需要,在0-105°任意调整叶片角度。独特的中空双层平板叶片设计,使得铝合金平板百叶更具遮阳、通风、保温、密封、防雨、防火、防盗等多种功能。传动方式可以手动、电动。电动控制可分为开关、遥控、消防联动、风光雨等控制。



中空平板百叶主体分框架、平板百叶、传动装置和驱动系统四个部分。



该产品具有精密性、可靠性特点,适合成品化生产,可水平、立面安装;用于窗户、间隔、屋顶及建筑物外遮阳。



产品特点



叶片与连杆之间有密封的左右支架、毛条,完合闭合时,双层中空结构能保持室内温度,隔绝室外高温,叶片全部关闭时室内可以降低噪音,空调制冷亦时可大大节省能源。当叶片调整15-25°时,室外看不到室内,当达到通风效果的同时也具有优良的隐密效果。叶片调整10-45°时,雨水不会飘进室内,叶片关闭时,封闭性好,有效阻隔风尘。百叶具有较好的防盗和抗冲击功能。抗氧化和腐蚀经久耐用,外形结构美观,对建筑物具有良好的装饰效果,安装方便易于清洗等优点。

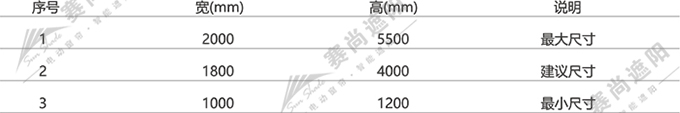

应用尺寸

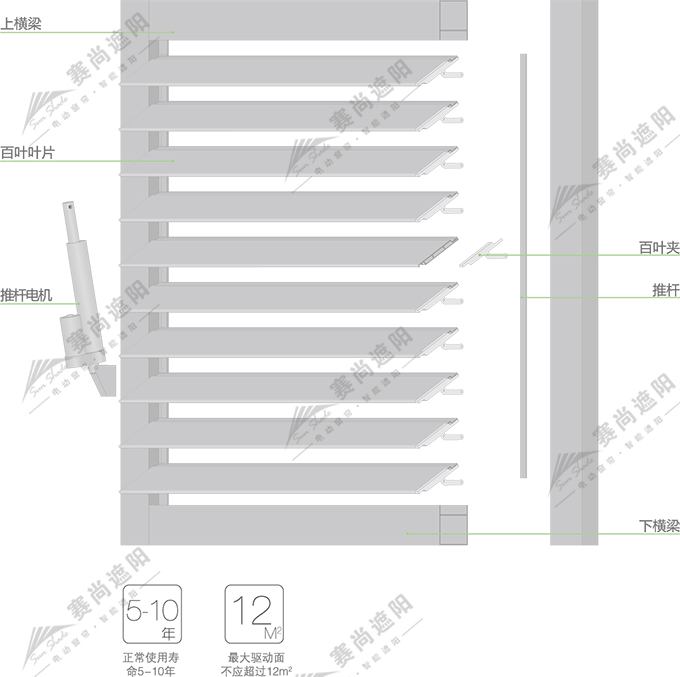

产品结构图





电动平板百叶产品结构图

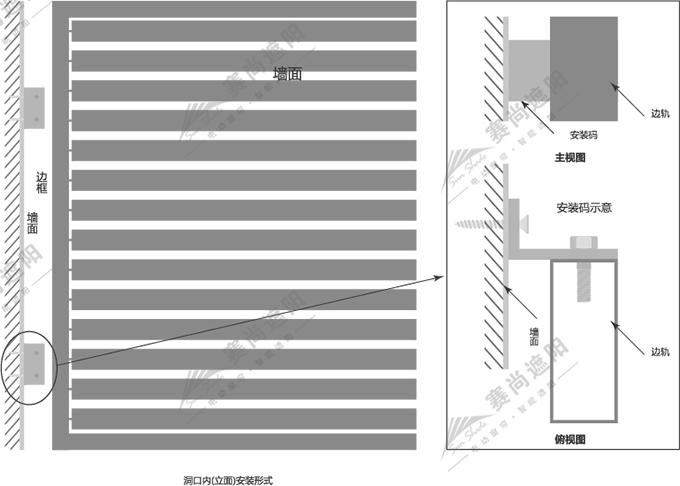

产品安装方式





注:特殊安装码规格需根据实际情况确定。

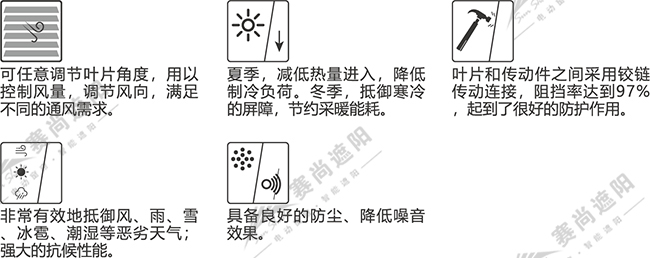

产品功能





电机选择



本产品的传动方式应采用推杆电机。如产品需要配合消防联动功能。根据驱动面积选择相应扭力的电机,建议选择24V推杆电机。根据产品尺寸扭力应不小于25Nm。推荐采用尚飞Rodeo系列或杜亚DJ54系列。

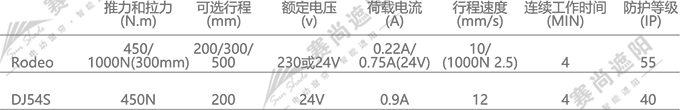

推杆电机参数

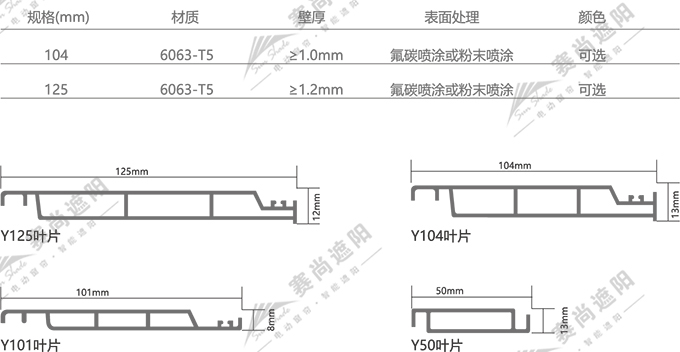

叶片选择



平板百叶常用叶片规格有50mm、101mm、104mm、125mm等。可根据幕墙分隔及室内光线要求等因素考虑选择适用规格。

技术参数



产品实景图
