电动开合帘传动箱



电动开合帘传动箱技术参数



        名称:传动箱
        型号:SS-A183592
        类型:电动开全合帘
        颜色:白色为主,可喷涂
        辅件:电机皮带
        适用窗帘类型:全部适用
        长度:0.5-12m(按轨道最长算)
        宽度:窗帘盒宽度,双轨20cm



产品特点



        适用于赛尚直路电动轨道、赛尚弯路电动轨道。适合各类直线及弧形电动窗帘。




电动开合帘工作原理



        电动开合帘采用交流同步电动机作为动力,带齿履带轮安装于传动箱内,通过电动机一端的NW型式行星变速机构将动力传给履带。履带被藏于特殊构造的铝轨中,履带是一种由高强度低伸长聚合材料制成的,在整个使用寿命中一直处于弹性形变状态中;电机的另一端是控制盒通过一组行星齿轮,直接传送给两组带差位轮结构的行星变速系统,同时控制两只微动开关的接触与断开,从而达到控制电机的转动与停止。电机绕组采用双绕组电容运行方式,控制双绕组工作方式,使同步电机实现正转与反转。电机与传动箱采用带有锁紧片的咬口连接方式,电机与电源之间采用自锁接触插件方式连接,给安装、维修和调整带来很大方便。电机电路系统取消了传统的限位开关,从而省却了来回连接电线,使窗帘导轨整体上简洁干净。电机传动系统最大限位距离为17米。



扩展阅读:

        1、如何挑选优质的电动开合帘系统

        2、电动开合帘及卷帘运行展示

        3、电动开合帘及弧形开合帘的测量与设计



电动开合帘传动箱实物图



电动开合帘传动箱

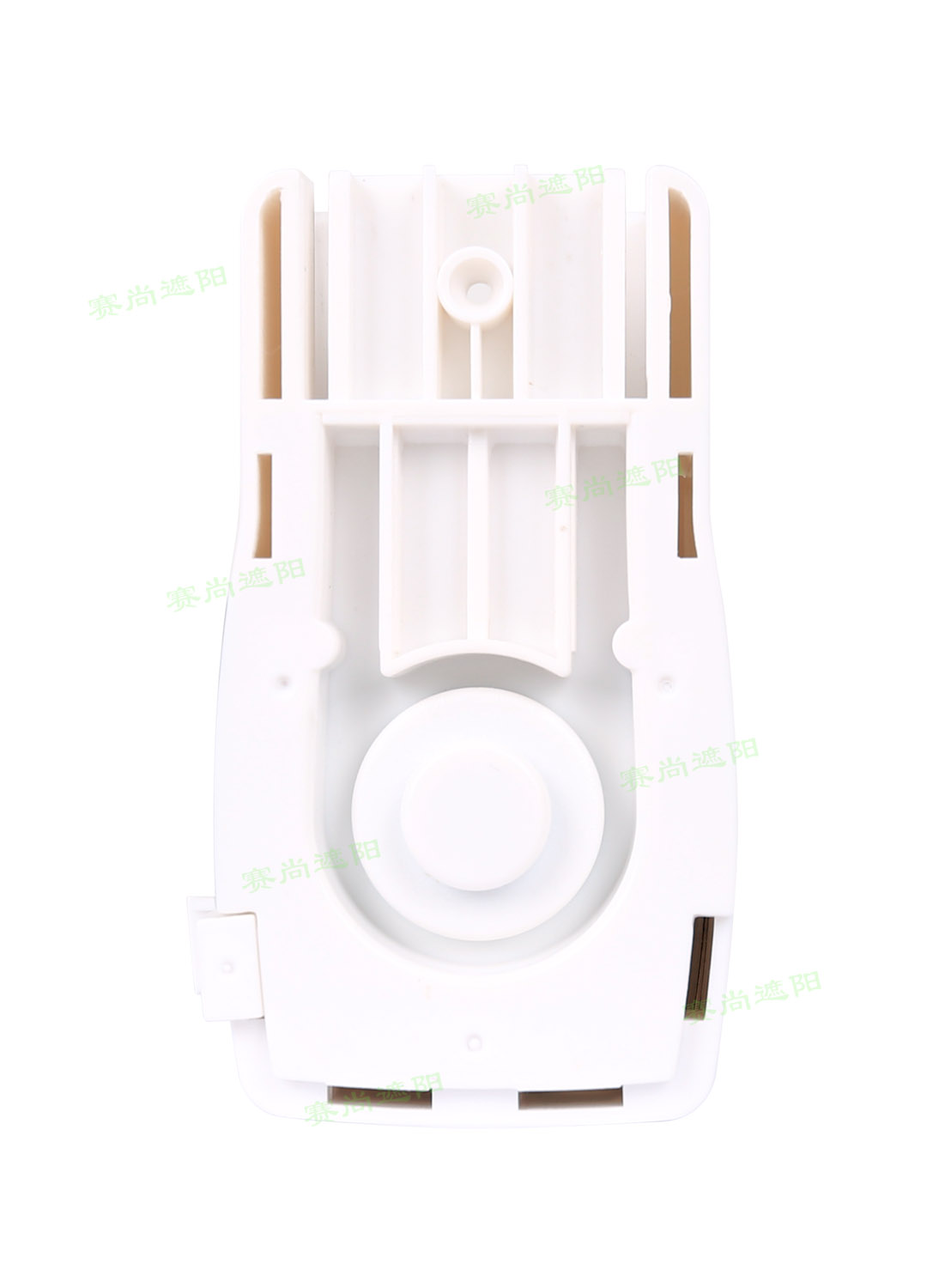

电动开合帘传动箱实物图一

电动开合帘传动箱

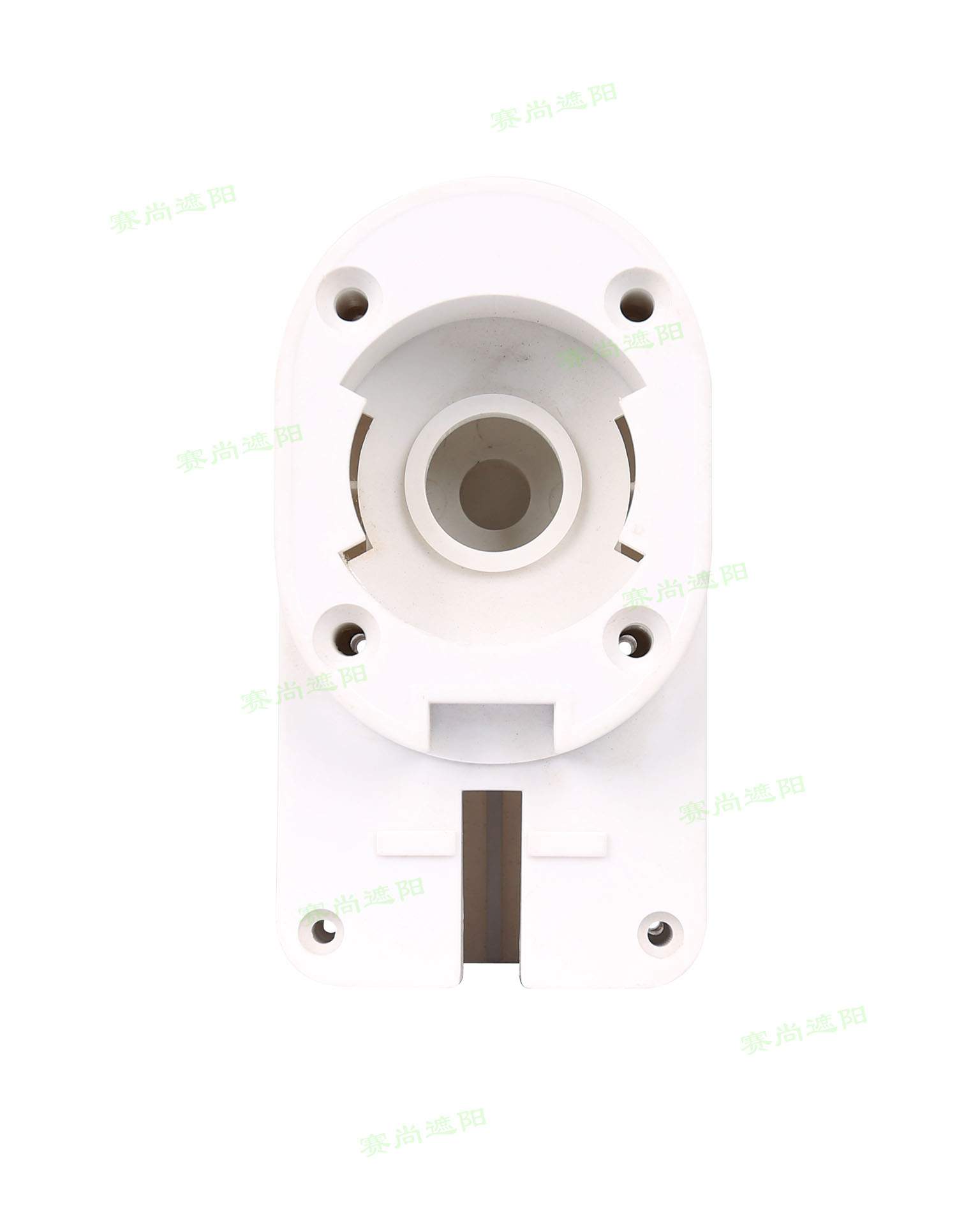

电动开合帘传动箱实物图二
