风雨感应器

风雨感应器安装方便，可安装于墙、桅杆或屋顶等处，使用电源为220V交流电，通过感应空气中风速大小、水分密度等指标控制电动设备运行。

风雨感应器性能和技术参数

1、风感器为3叶风标式监测，准确可靠；可设定1-4级风速值，范围：3Km/h--20km/h。

2、雨感器为表面式检测，反应迅速；可设定范围：1mm/h—5mm/h。

3、风标体由抗撞击的聚酰胺材料制造。

4、雨测面附为热镀金探测面，外层树脂包裹。

5、感应器内置自动复位延迟装置。

6、外壳抗风雨高分子外壳。

7、安装方便，可固定于墙/桅杆上和屋顶等处，可立/卧安装。

8、使用电源：接收机AC220V。

9、输出2线无源闭合触点，容量：5A。

10、可直接控制各种电动开窗机或其它电动设备。

11、系统构成：感应探头+信号处理器。

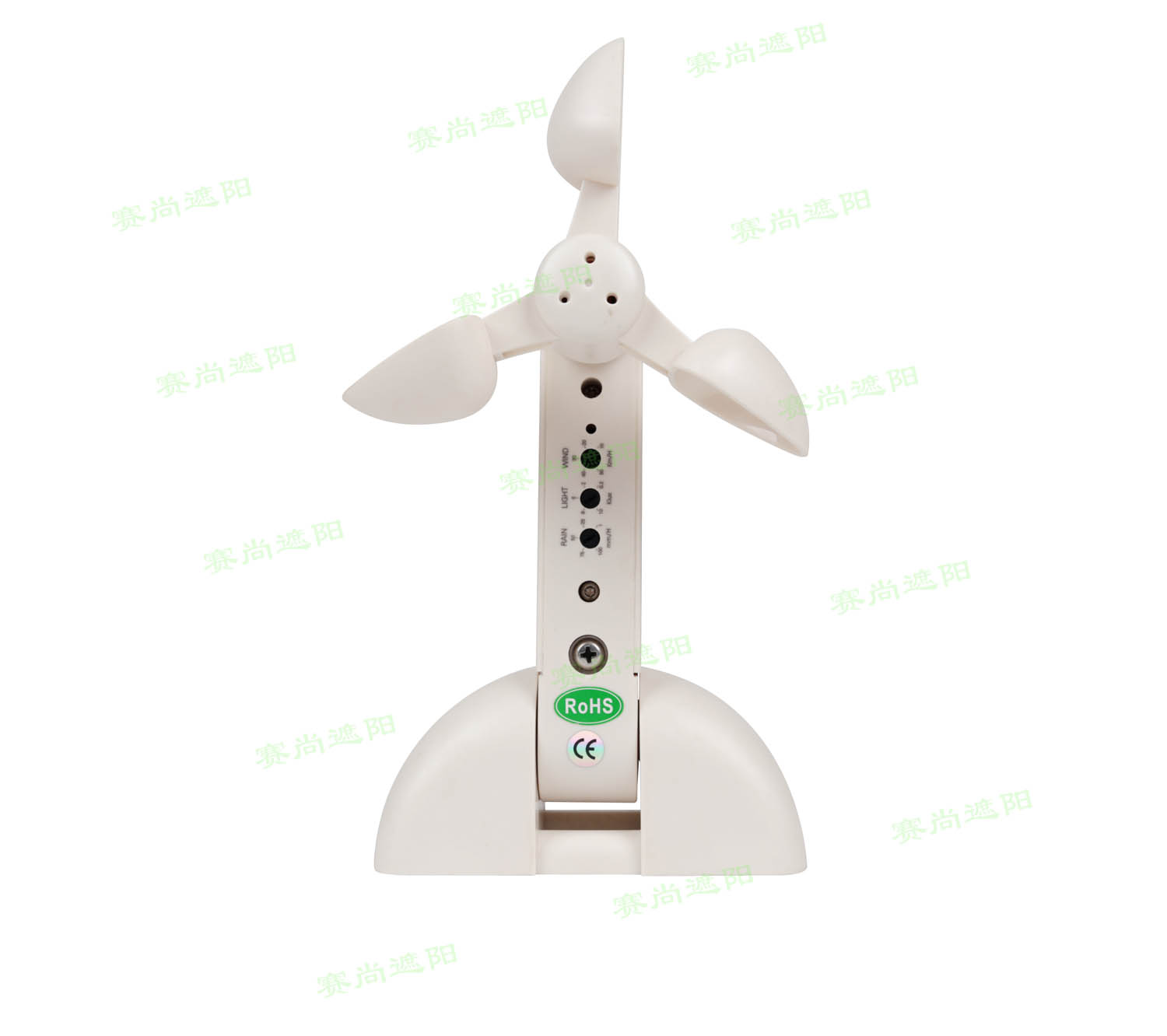

风雨感应器实物图

风雨感应器接线端子（4根线）

1、端子N和L接：AC220V电源。

2、端子L1和L2无源闭合信号触点。

风雨感量的调节

风感调节

用小十字螺丝刀调节“Wind”旋钮，顺时针旋转，风速减小；逆时针旋转，风速增大。

（1）对应关系


 注意：调节好后，用PVC薄膜贴片密封，贴住风/雨/光的调节窗口！

 当风速达到设定值时，接收机输出触点闭合信号。

雨感调节

用小十字螺丝刀调节“Wind”旋钮，顺时针旋转，雨量减小；逆时针旋转，雨量增大。

（1）对应雨量范围

1mm/h—5mm/h

注意：调节好后，用PVC薄膜贴片密封，贴住风/雨/的调节窗口！

当下雨量达到设定值时，接收机输出触点闭合信号。
